A
Desempenho estrutural leve
O alumínio fundido fornece uma relação resistência-peso útil. Ele pode substituir estruturas fabricadas mais pesadas em gabinetes, suportes e carcaças de equipamentos sem criar massa excessiva de componentes.
GUIA DE ENGENHARIA DE FUNDIÇÃO DE ALUMÍNIO
O que é fundição sob pressão de alumínio e como é produzida uma peça confiável?
Fundição sob pressão de alumínio é um processo de fabricação de precisão usado para produzir componentes metálicos leves, dimensionalmente estáveis e estruturalmente complexos. Ele combina liga de alumínio fundido, um molde de aço reutilizável e pressão de injeção controlada para formar peças com paredes finas, nervuras integradas, saliências de montagem e características de superfície detalhadas.
Informações típicas do projeto
Materiais Liga de alumínio
Processo de Produção Fundição sob pressão de alta pressão
Faixa de parede comum 1,5–3,5 mm
Operações Secundárias Usinagem e Acabamento
Definição de Processo
O que é fundição sob pressão de alumínio?
A questão “o que é fundição de alumínio” refere-se a um processo no qual a liga de alumínio fundido é transferida para uma câmara de injeção e injetada em um molde de aço endurecido a velocidade e pressão controladas. O metal preenche a cavidade, esfria sob pressão e solidifica em um componente com formato próximo ao líquido.
Ao contrário da fundição por gravidade, a fundição de alta pressão preenche seções finas e detalhes do molde em um tempo muito curto. O método é adequado para carcaças, tampas, suportes, peças de dissipação de calor, componentes de motores e estruturas mecânicas que requerem dimensões repetíveis.
Definição de Materiais
O que é alumínio fundido?
“O que é alumínio fundido sob pressão” descreve um componente de liga de alumínio formado em uma matriz metálica reutilizável. O termo alumínio fundido refere-se ao material ou produto acabado, enquanto fundição de alumínio geralmente se refere ao processo de fabricação.
O alumínio fundido normalmente não é alumínio puro. Silício, magnésio, cobre, manganês e outros elementos controlados podem ser adicionados para melhorar a fluidez, resistência, resistência à corrosão, usinabilidade ou desempenho térmico.
01
Como funciona o processo de fundição sob pressão de alumínio
A qualidade consistente da fundição depende da interação entre a preparação do material, o projeto do molde, o controle da injeção, o equilíbrio do resfriamento e a inspeção.
01
Preparação de liga
A liga de alumínio é derretida e mantida dentro de uma faixa de temperatura controlada. A remoção de escória, a desgaseificação e a verificação da composição ajudam a reduzir inclusões, porosidade e desempenho mecânico instável.
02
Preparação de dados
A matriz de fundição de alumínio é limpa, lubrificada e balanceada termicamente. Pinos centrais, controles deslizantes, sistemas ejetores e canais de resfriamento são verificados antes do início do ciclo de produção.
03
Injeção de Metal
Uma quantidade medida de liga fundida entra na manga de granalha. O êmbolo conduz o metal através do sistema de canal e comporta para que a cavidade seja preenchida antes que ocorra a solidificação prematura.
04
Pressão e resfriamento
A pressão de intensificação é mantida enquanto a liga solidifica. O resfriamento equilibrado ajuda a controlar o encolhimento, a distorção, os afundamentos superficiais e a variação dimensional.
05
Ejeção e corte
O molde abre após resfriamento suficiente. Os pinos ejetores liberam a peça fundida e os corredores, portões, rebarbas e material de transbordamento são removidos.
06
Acabamento e Inspeção
Dependendo do desenho, o componente pode receber usinagem CNC, jateamento, pintura a pó, pintura, teste de vazamento ou inspeção dimensional.
RESPOSTA TÉCNICA
O alumínio pode ser fundido?
Sim. A resposta para “O alumínio pode ser fundido sob pressão” é clara: as ligas de alumínio são amplamente utilizadas na fundição sob pressão em câmara fria. Sua densidade relativamente baixa, resistência útil, boa condutividade térmica e forte resistência à corrosão os tornam adequados para componentes industriais e de produtos de consumo.
O alumínio fundido é normalmente derramado de um forno de retenção separado na manga de granalha. Este arranjo de câmara fria protege o sistema de injeção da exposição contínua à liga de alumínio em alta temperatura. Também apoia a produção de peças estruturais de médio e grande porte.
02
Quais são as vantagens do alumínio fundido?
As vantagens do processo são mais valiosas quando a geometria do componente é projetada especificamente para fundição sob pressão.
B
Recursos complexos em um componente
Nervuras, saliências, pontos de montagem, canais, aletas do dissipador de calor e paredes de proteção podem ser integrados em uma peça fundida. Isto reduz peças separadas, soldas e operações de montagem.
C
Dimensões repetíveis
Uma matriz de fundição de alumínio estável suporta uma geometria de cavidade consistente. Parâmetros de fundição controlados ajudam a manter dimensões repetíveis em ciclos de produção contínuos.
D
Capacidade de parede fina
A alta velocidade de injeção permite que a liga preencha seções relativamente finas antes da solidificação. Paredes finas podem reduzir o consumo de material e o peso geral dos componentes.
E
Gestão Térmica
A liga de alumínio transfere o calor de forma eficaz. O alumínio fundido é comumente selecionado para carcaças de motores, corpos de iluminação, gabinetes eletrônicos e componentes de controle de energia.
F
Várias opções de superfície
As peças fundidas podem ser jateadas, polidas, revestidas com pó, pintadas ou tratadas quimicamente de acordo com a aparência, resistência à corrosão e requisitos ambientais.
03
Espessura de parede recomendada para fundição sob pressão de alumínio
A resposta para “Qual é a espessura de parede recomendada para fundição de alumínio” depende do tamanho da peça fundida, fluidez da liga, distância do fluxo, localização da comporta, requisitos de carga e capacidade do equipamento.
| Tipo de peça ou recurso | Espessura de parede de referência | Consideração Principal de Engenharia |
|---|---|---|
| Gabinete de precisão pequeno | 0,8–1,5 mm | Distância do fluxo de metal, ventilação e pressão de enchimento local |
| Fundição de alumínio em geral | 1,5–3,0 mm | Resistência equilibrada, estabilidade de enchimento e tempo de resfriamento |
| Carcaça eletrônica ou motor | 2,0–3,5mm | Rigidez de montagem, transferência de calor e tolerância de usinagem |
| Componente de suporte de carga | 2,5–5,0 mm | Carga mecânica, fadiga, porosidade interna e fator de segurança |
| Componente especializado de parede fina | 0,5–1,0mm | Design avançado de matriz, caminho de fluxo curto e controle de processo estável |
| Estrutura de costela | Aproximadamente 40%–60% da parede principal | Evitando pontos quentes locais, marcas de afundamento e cruzamentos pesados |
Paredes uniformes são mais importantes do que espessura excessiva
Uma parede uniforme permite que a liga fundida encha e esfrie a uma taxa previsível. Mudanças repentinas de seções finas para grossas podem criar pontos quentes, encolhimento, vazios internos e depressões superficiais visíveis.
Aumentar toda a espessura da parede nem sempre é o melhor método para melhorar a rigidez. Nervuras bem posicionadas, transições curvas e ressaltos apoiados podem proporcionar rigidez enquanto mantêm o componente mais leve.
Use transições graduais
Evite passos abruptos entre diferentes seções da parede.
Adicione raios adequados
Os cantos arredondados melhoram o fluxo do metal e reduzem a concentração de tensão.
Controlar interseções de costelas
Várias costelas grossas reunidas em um ponto podem criar uma zona quente local.
Chefes pesados e ocos
Um ressalto tubular pode reduzir o acúmulo de material e o risco de encolhimento.
04
Como uma matriz de fundição de alumínio influencia a qualidade da peça
A engenharia de moldes determina como o metal entra, preenche, esfria e sai da cavidade.
Uma matriz de fundição de alumínio é normalmente feita de aço para ferramentas resistente ao calor, em vez de alumínio. Ele deve suportar ciclos térmicos repetidos, erosão de metal fundido, alta força de fixação e movimento mecânico contínuo.
O molde pode incluir metades fixas e móveis, inserções de cavidade, pinos de núcleo, controles deslizantes, pinos ejetores, linhas de resfriamento, corredores, comportas, transbordamentos e respiros. Cada área afeta a qualidade final da fundição.
Posição do portão
Controla a direção de enchimento, velocidade do metal e turbulência local.
Projeto de ventilação e transbordamento
Permite que o ar deslocado e as frentes metálicas contaminadas saiam da cavidade principal.
Layout de resfriamento
Equilibra a solidificação e ajuda a reduzir a distorção e a variação do ciclo.
Layout de ejeção
Suporta remoção estável de peças sem rachaduras, dobras ou danos visíveis.
05
O alumínio fundido é seguro?
A segurança do produto deve ser avaliada de acordo com a composição do material, uso pretendido, condição da superfície e ambiente operacional.
O alumínio fundido é seguro para produtos industriais?
Para máquinas, peças automotivas, caixas elétricas e componentes de equipamentos, a resposta para “o alumínio fundido é seguro” depende da validação da engenharia. A composição da liga, defeitos de fundição, carga mecânica, temperatura, exposição à corrosão e desempenho à fadiga devem corresponder à aplicação.
As caixas de pressão podem exigir testes de vazamento e inspeção de defeitos internos. As peças estruturais podem exigir verificação de tração, dureza, fadiga ou impacto. Os gabinetes elétricos também podem exigir verificações de aterramento, isolamento e desempenho térmico.
O alumínio fundido é tóxico?
A pergunta “o alumínio fundido é tóxico” não deve ser respondida apenas pelo nome do material. Um componente de alumínio fundido acabado e compatível é diferente do pó de alumínio transportado pelo ar, dos vapores de fusão ou da liga reciclada contaminada.
Durante o lixamento, polimento ou usinagem, deve-se utilizar ventilação adequada e controle de poeira. Para produtos em contato com alimentos, a composição da liga, o revestimento e os limites de substâncias restritas exigem verificação adicional.
APLICAÇÃO DE CONTATO COM ALIMENTOS
As panelas de alumínio fundido são seguras?
A resposta para “as panelas de alumínio fundido são seguras” depende se as panelas utilizam matérias-primas controladas, uma liga adequada para contato com alimentos, revestimentos de superfície compatíveis e um processo de fabricação qualificado.
O que verificar
- Composição documentada da liga de alumínio
- Conformidade com revestimento em contato com alimentos
- Adesão estável do revestimento
- Sem rachaduras visíveis ou porosidade severa
- Instruções claras sobre fonte de calor e temperatura
- Limites controlados para chumbo, cádmio e outras substâncias restritas
Práticas de uso recomendadas
- Evite aquecimento vazio prolongado
- Não use ferramentas afiadas em superfícies revestidas
- Substitua panelas com revestimentos amplamente danificados
- Siga os requisitos de fonte de calor especificados
- Limpe com métodos adequados ao acabamento da superfície
- Não use panelas visivelmente corroídas ou deformadas
06
Defeitos comuns de alumínio fundido e suas causas
A identificação de defeitos é mais útil quando ligada ao fluxo do metal, gás retido, solidificação e condição do molde.
Porosidade de Gás
Possíveis causas: fluxo turbulento, ventilação insuficiente, lubrificante excessivo ou ar preso na cavidade.
Foco de controle: velocidade da porta, assistência a vácuo, colocação de transbordamento e controle de pulverização.
Porosidade de encolhimento
Possíveis causas: seções locais pesadas, mau equilíbrio de resfriamento ou transmissão de pressão inadequada.
Foco de controle: paredes uniformes, resfriamento local, redesenho de costelas e melhores condições de alimentação.
Fechado a frio
Possíveis causas: baixa temperatura do metal, enchimento lento ou duas frentes metálicas que se encontram após solidificação parcial.
Foco de controle: perfil de injeção, temperatura do molde, design da porta e redução do caminho do fluxo.
Preenchimento incompleto
Possíveis causas: seções excessivamente finas, longa distância de fluxo, ventilação insuficiente ou energia de injeção insuficiente.
Foco de controle: projeto da parede, localização da comporta, parâmetros de injeção e pressão da cavidade.
Distorção
Possíveis causas: resfriamento irregular, ejeção prematura, geometria fraca ou força de ejeção desequilibrada.
Foco de controle: equilíbrio de resfriamento, tempo de ejeção, nervuras estruturais e design de fixação.
Bolhas na superfície
Possíveis causas: expansão do gás retido durante o aquecimento, revestimento ou pós-processamento.
Foco de controle: fundição a vácuo, redução de gases e temperatura de acabamento adequada.
07
Produtos comumente feitos de alumínio fundido
O processo suporta produtos que necessitam de geometria integrada, transferência de calor, resistência à corrosão e produção repetível.
Gabinetes Eletrônicos
Caixas de controle, caixas de comunicação, tampas de inversores e caixas de dispositivos de energia podem combinar recursos de proteção, montagem e dissipação de calor.
Carcaças de motores e bombas
Assentos de rolamentos integrados, aletas de resfriamento, pontos de fixação e estruturas de entrada de cabos reduzem as operações de fabricação separadas.
Componentes de iluminação
Os corpos das lâmpadas e os dissipadores de calor se beneficiam da condutividade térmica do alumínio, da resistência à corrosão e do acabamento superficial flexível.
Componentes Automotivos
Suportes, tampas, caixas de transmissão, suportes estruturais e caixas de controle eletrônico utilizam designs leves de alumínio fundido.
Peças de equipamentos industriais

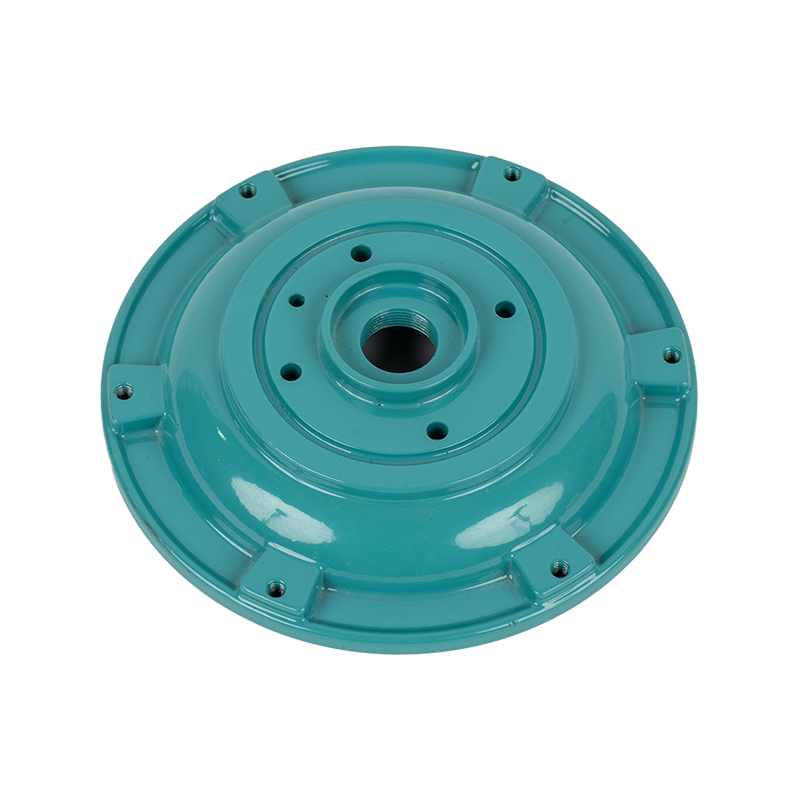

Capas protetoras, corpos de válvulas, carcaças de instrumentos e suportes de máquinas podem ser produzidos com geometria de montagem consistente.
Corpos para panelas
Estruturas de panelas de base espessa podem distribuir o calor de forma eficaz quando ligas e revestimentos adequados para contato com alimentos são usados.
08
Como avaliar um fabricante de fundição sob pressão de alumínio
A capacidade de fabricação deve ser revisada por meio de suporte de engenharia, controle de processos, recursos de inspeção e documentação do projeto.
Capacidade de engenharia antes da ferramentaria
Um fabricante competente de fundição sob pressão de alumínio deve revisar as linhas de partição, ângulos de inclinação, transições de parede, espessura das nervuras, projeto da saliência, tolerância de usinagem, localizações dos ejetores e superfícies visíveis antes que o molde seja construído.
A simulação do fluxo do molde pode ajudar a prever caminhos de enchimento, áreas de ar retido, perda de pressão, pontos quentes e possíveis linhas de solda. O ajuste antecipado do projeto é normalmente mais eficiente do que modificar um molde de produção completo.
| Área de capacidade | Informações para confirmar |
|---|---|
| Equipamento de fundição sob pressão | Tonelagem da máquina, capacidade de tiro e sistema de vácuo disponível |
| Materiais Control | Classes de liga, testes espectrais e rastreabilidade de lote |
| Ferramentas | Projeto de matrizes, fabricação, manutenção e insertos sobressalentes |
| Usinagem | Capacidade CNC, controle de dados e inspeção de usinagem |
| Tratamento de superfície | Jateamento, revestimento em pó, pintura e revestimento de conversão |
| Inspeção de Qualidade | CMM, raio-X, teste de vazamento, dureza e testes mecânicos |
| Documentação | Materiais reports, dimensional reports and process records |
Inspeção Dimensional Dimensões críticas, planicidade, posições de furos e referências de usinagem
Inspeção de defeitos internos Análise de raios X ou de seção para componentes sensíveis à porosidade
Teste de vazamento Queda de pressão ou outros métodos para caixas seladas e componentes fluidos
Verificação de Materiais Análise espectral, verificações de dureza e lotes de ligas rastreáveis
09
Informações necessárias para uma revisão precisa do elenco
Informações técnicas completas permitem avaliar em conjunto o processo de fundição, a estrutura do ferramental e as operações secundárias.
01
Modelo 3D e desenho 2D
Fornece geometria completa, tolerâncias, sistema de referência, roscas, áreas de usinagem e requisitos de inspeção.
02
Requisito de Materiais
Especifique a liga de alumínio preferida ou a resistência, resistência à corrosão e desempenho térmico necessários.
03
Condições de Aplicação
Inclua temperatura operacional, carga mecânica, requisitos de vedação, exposição química e ambiente de serviço.
04
Requisito de superfície
Identifique superfícies visíveis, cor, textura, espessura do revestimento, nível de corrosão e áreas que devem permanecer sem revestimento.
05
Padrão de inspeção
Defina dimensões críticas, limites de porosidade, taxa de vazamento, testes mecânicos e relatórios de inspeção necessários.
06
Quantidade de produção
A quantidade estimada afeta a seleção da cavidade, a construção do ferramental, o nível de automação e o planejamento da produção.
PERGUNTAS FREQUENTES
Perguntas técnicas sobre fundição sob pressão de alumínio
Qual é a diferença entre alumínio fundido e alumínio usinado?
O alumínio fundido é formado pela injeção de liga fundida em um molde de metal. O alumínio usinado é cortado de chapa, tarugo ou extrusão. A fundição sob pressão é eficaz para geometrias integradas complexas, enquanto a usinagem fornece alta precisão para componentes de baixo volume ou de material sólido.
As peças de alumínio fundido podem ser usinadas em CNC?
Sim. Assentos de rolamentos, superfícies de vedação, furos roscados, furos de precisão e pontos de referência de montagem são frequentemente usinados após a fundição. A tolerância de usinagem deve ser definida antes do projeto da matriz de fundição de alumínio.
A fundição de alumínio pode produzir caixas à prova d'água?
Ele pode produzir caixas seladas quando o projeto da parede, o controle de porosidade, a usinagem, as superfícies de vedação, as juntas e os requisitos de teste de vazamento são devidamente coordenados. A fundição por si só não garante automaticamente o desempenho à prova d'água.
O alumínio fundido pode ser soldado?
A soldagem é possível para algumas ligas e condições de fundição, mas a porosidade do gás pode afetar a qualidade da solda. Os requisitos de soldagem devem ser identificados antecipadamente para que o processo de liga e fundição possa ser avaliado.
Por que os ângulos de inclinação são necessários?
Os ângulos de inclinação reduzem o atrito entre a peça fundida solidificada e a superfície da matriz. Eles melhoram a estabilidade de ejeção e reduzem marcas de arrasto, aderência e distorção de componentes.
Por que devem ser evitadas secções espessas?
As áreas espessas esfriam mais lentamente do que as paredes circundantes. Eles podem formar porosidade de contração, afundamentos superficiais e instabilidade dimensional. Estruturas tubulares e nervuras são frequentemente mais eficazes do que massa sólida.
REVISÃO DO PROJETO DE FUNDIÇÃO
Transforme um conceito de produto em uma peça fundida de alumínio fabricável
Compartilhe o desenho, os requisitos de liga, as condições de aplicação, a quantidade anual, o acabamento superficial e o padrão de inspeção. Uma revisão estruturada pode identificar riscos de espessura de parede, áreas de fluxo difícil, requisitos de usinagem e possíveis melhorias nas ferramentas antes da produção.
Revisão de desenho Seleção de Materiais Análise de Ferramentas Planejamento de Usinagem Verificação de qualidade
