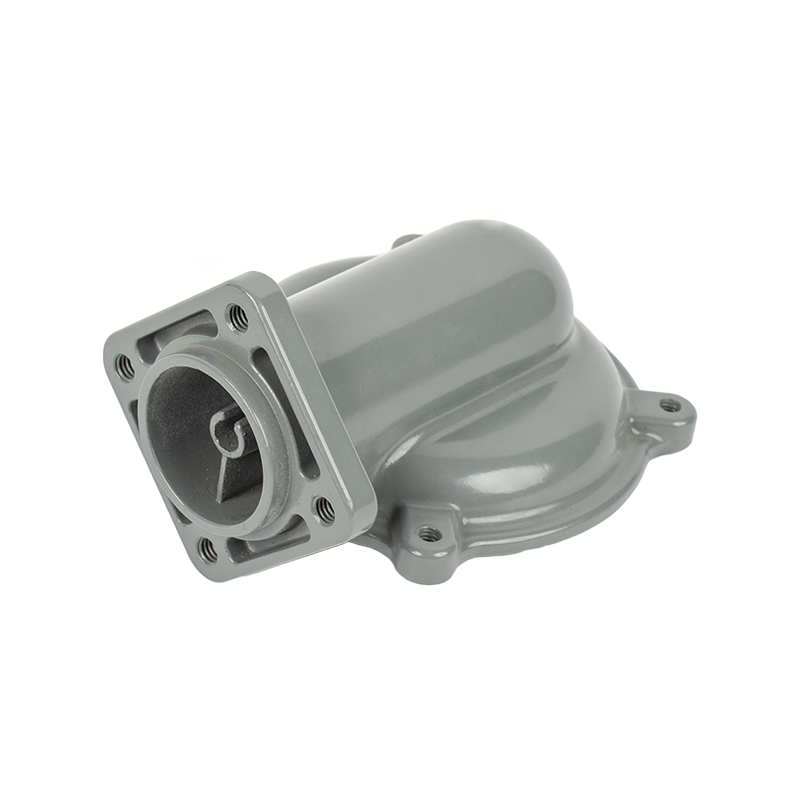

O que é uma válvula redutora de pressão de alumínio de alta resistência

A válvula redutora de pressão (PRV) de alumínio de alta resistência é um dispositivo de controle de fluxo de precisão projetado para reduzir automaticamente a pressão de alimentação a montante para uma pressão de trabalho estável e predeterminada a jusante - independentemente das flutuações nas condições de entrada ou na demanda de fluxo. Ao contrário das contrapartes convencionais de latão ou aço inoxidável, essas válvulas são fabricadas a partir de ligas de alumínio de nível aeroespacial ou industrial, combinando robustez mecânica com um peso de componente drasticamente reduzido.

O princípio operacional central depende de um diafragma com mola ou conjunto de pistão. A pressão a jusante atua contra o diafragma; quando excede o ponto de ajuste da mola, a sede da válvula principal fecha proporcionalmente, restringindo o fluxo até que o equilíbrio seja restaurado. Esse comportamento autorregulável é totalmente mecânico e não requer alimentação externa, o que o torna inerentemente confiável em instalações remotas ou de segurança crítica.

A construção em alumínio introduz um conjunto atraente de compensações. A densidade do material é aproximadamente um terço da do aço, permitindo que os engenheiros especifiquem PRVs em montagens sensíveis ao peso – ferramentas pneumáticas portáteis, equipamentos de apoio terrestre de aeronaves, coletores de irrigação leves e sistemas de fluidos alimentados por bateria – sem sacrificar a integridade de retenção de pressão.

O mercado de PRVs de alumínio se expandiu consideravelmente à medida que as indústrias de energia fluida, processos e HVAC buscam componentes que atendam a orçamentos de peso mais restritos e, ao mesmo tempo, estejam em conformidade com padrões ambientais e de pressão cada vez mais exigentes. Compreender as dimensões metalúrgicas, mecânicas e de aplicação dessas válvulas é essencial para engenheiros, especialistas em compras e profissionais de manutenção que as especificam ou gerenciam.

Seleção de Ligas e Considerações Metalúrgicas

Nem todo alumínio é criado da mesma forma. Os corpos PRV de alumínio de alta resistência são normalmente fundidos ou usinados a partir de uma das três famílias de ligas, cada uma otimizada para uma combinação diferente de resistência, usinabilidade e resistência à corrosão.

Ligas da série 2000 (rolamento de cobre)

2024-T4 e 2024-T351 são burros de carga de fixadores aeroespaciais e aplicações estruturais. Sua alta resistência à tração (470–485 MPa final) vem do endurecimento por precipitação de cobre. No entanto, o teor de cobre reduz a resistência inerente à corrosão, de modo que as carrocerias PRV da série 2000 normalmente recebem revestimentos de óxido anódico ou tratamentos de conversão de cromato quando usadas em ambientes úmidos ou quimicamente agressivos.

Ligas da Série 6000 (Magnésio-Silício)

6061-T6 é a liga mais amplamente especificada para carcaças PRV usinadas. Com uma resistência à tração de aproximadamente 310MPa e excelente soldabilidade, oferece um perfil balanceado: forte o suficiente para serviços de pressão moderada (até 10–25 bar na maioria dos projetos comerciais), naturalmente resistente à corrosão em meios neutros e facilmente usinado para tolerâncias de rosca restritas exigidas para a geometria da sede da válvula. A anodização para 10–25 µm fornece dureza superficial adicional e proteção contra desgaste.

Ligas da série 7000 (rolamento de zinco)

7075-T651 oferece a maior resistência de qualquer liga de alumínio forjado comum (503 MPa final), aproximando-se da resistência ao escoamento do aço-carbono. Os fabricantes de PRV recorrem ao 7075 quando as pressões de entrada excedem 70 bar ou quando a válvula deve suportar uma carga de fadiga mecânica significativa – como em circuitos hidráulicos móveis sujeitos a choques e vibrações. A desvantagem é menor resistência à fratura e suscetibilidade a trincas por corrosão sob tensão em ambientes com alto teor de cloreto, exigindo proteção cuidadosa da superfície e revisão do projeto.

Os materiais de vedação e dos componentes internos devem ser selecionados para complementar o corpo de alumínio. Molas de aço inoxidável (grau 302 ou 316), hastes de pistão revestidas com PTFE ou de aço inoxidável e diafragmas de elastômero NBR, EPDM ou FKM são combinações padrão. A compatibilidade galvânica entre o corpo de alumínio e quaisquer peças internas ferrosas ou de liga de cobre é gerenciada através de anodização, revestimentos protetores ou isoladores dielétricos, quando necessário.

Principais atributos de desempenho

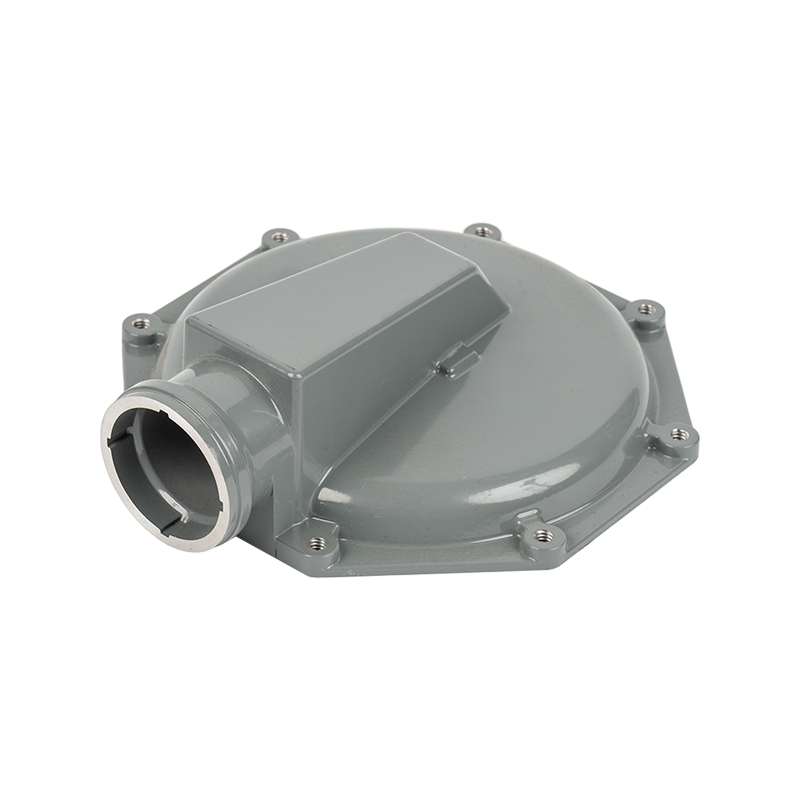

Recursos de projeto e tipos de construção

PRVs de alumínio de alta resistência estão disponíveis em dois tipos de construção primária, cada um adequado para um regime distinto de pressão e fluxo.

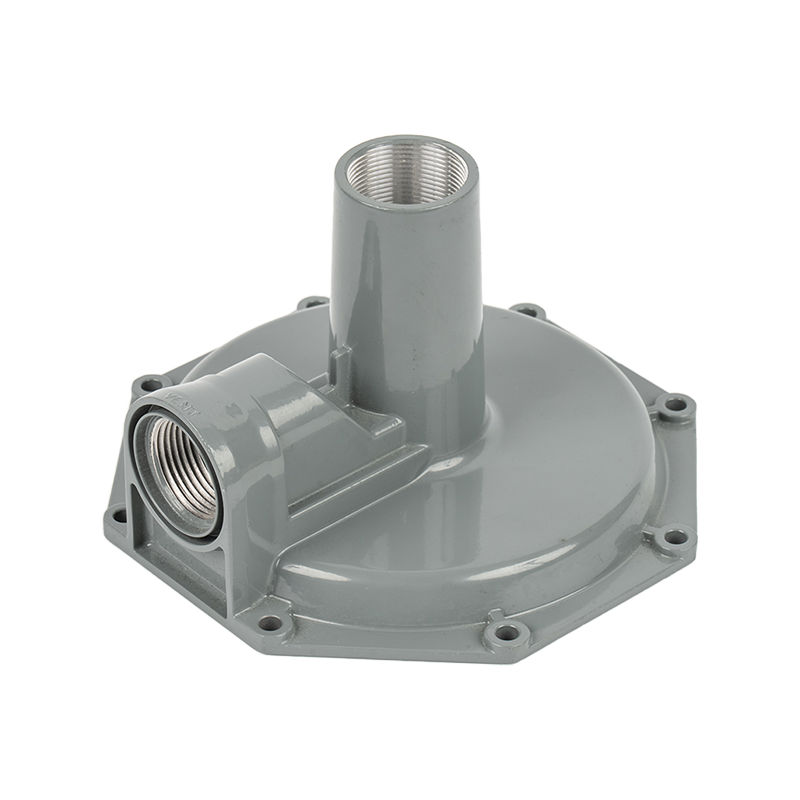

Projeto de ação direta (mola sobre diafragma)

Em uma PRV de ação direta, a pressão a jusante atua diretamente abaixo do diafragma, opondo-se a uma mola de compressão ajustável acima dele. Quando a pressão de saída cai, a mola abre o orifício principal; a pressão crescente comprime a mola para fechá-la. Este projeto é inerentemente simples – poucas peças móveis, envelope compacto, baixo custo – mas apresenta uma característica "cair" : a pressão de saída cai ligeiramente à medida que o fluxo aumenta, porque a mola deve comprimir ainda mais para sustentar o equilíbrio de forças em velocidades de fluxo mais altas. Uma queda de 5–15% é típica. PRVs de alumínio de ação direta são ideais para ferramentas pneumáticas, regulação de ar em pontos de uso e linhas de instrumentação de baixo fluxo.

Projeto Operado por Piloto

As PRVs de alumínio operadas por piloto usam uma pequena válvula piloto de ação direta para detectar a pressão de saída e modular um pistão principal ou diafragma maior. O circuito piloto amplifica o sinal de controle, reduzindo a queda para menos de 1% e permitindo uma regulação estável em amplas faixas de vazão. Essa arquitetura é adequada para linhas de processos industriais, sistemas pneumáticos de alto fluxo e aplicações onde a precisão do ponto de ajuste é crítica. O estágio piloto adicional aumenta ligeiramente o comprimento e o custo do corpo, mas melhora substancialmente a precisão da regulação.

Tratamentos de superfície que prolongam a vida útil

O alumínio bruto, embora naturalmente protegido por uma fina película de óxido, beneficia significativamente dos tratamentos de superfície projetados em aplicações de válvulas:

1. Anodização Tipo II (5–10 µm): Melhora a resistência à corrosão cosmética e fornece uma superfície quimicamente aderível para selantes e lubrificantes. Adequado para serviço pneumático interno.
2. Anodização Dura Tipo III (25–50 µm): Produz uma superfície cerâmica dura (400–600 HV) que resiste à erosão causada por meios de alta velocidade e ao desgaste mecânico causado pelos contatos deslizantes do pistão. Preferido para PRVs hidráulicos e pneumáticos de alto ciclo.
3. Revestimento de conversão de cromato (Alodine/Alochrome): Adiciona proteção galvânica e atua como uma camada de adesão de primer para superfícies externas pintadas ou com revestimento em pó. Comum em aplicações aeroespaciais e de defesa.
4. Anodização impregnada com PTFE: Reduz o atrito nas superfícies deslizantes (furos do pistão, roscas de ajuste), melhorando a repetibilidade do ponto de ajuste e reduzindo a força de ruptura ao longo da vida útil.
5. Niquelagem eletrolítica (ENP): Aplicado em sedes de válvulas e superfícies de desgaste de pistão onde a dureza do alumínio é insuficiente; fornece uma superfície de 500–600 HV sem comprometer as propriedades da liga a granel.

Aplicações Industriais

A vantagem da relação peso/resistência dos PRVs de alumínio de alta resistência impulsionou a adoção em diversos setores, cada um explorando uma faceta diferente das propriedades do material.

Aeroespacial e Defesa

Os sistemas hidráulicos e pneumáticos das aeronaves operam sob rigorosos orçamentos de peso, onde cada grama é importante. PRVs de alumínio regulam as linhas de fornecimento de pressurização da cabine, os circuitos do atuador do trem de pouso e as redes de ar de sangria do sistema de controle ambiental (ECS). 2024-T351 e 7075-T651 ligas são preferidas, com superfícies em conformidade com as especificações de anodização MIL-A-8625 Tipo III. Os PRVs nessas aplicações devem passar nos testes de qualificação de vibração e choque de acordo com MIL-STD-810 para garantir a estabilidade do ponto de ajuste sob cargas do envelope de voo.

Pneumática Industrial e Automação de Fábrica

Os sistemas de ar comprimido em fábricas usam PRVs de alumínio – geralmente com corpo 6061-T6 – em cada entrada da máquina para reduzir a pressão do coletor (normalmente de 8 a 10 bar) para a pressão de trabalho da ferramenta ou do atuador (4 a 6 bar). O peso leve simplifica a integração em conjuntos modulares FRL (filtro-regulador-lubrificador), e a condutividade térmica do alumínio ajuda a dissipar o calor gerado durante eventos de redução de pressão de alto fluxo, mantendo pontos de ajuste consistentes durante ciclos de trabalho intensivos.

Equipamentos Portáteis e Móveis

Britadeiras pneumáticas, geradores portáteis, equipamentos de mergulho e sistemas de fluidos montados em veículos se beneficiam da massa reduzida do PRV de alumínio. Uma PRV baseada em 6061 pode pesar de 180 a 250 g, onde uma válvula de aço inoxidável equivalente excederia 500 g – uma diferença significativa em equipamentos portáteis ou de mochila, onde a fadiga do operador é uma consideração de segurança.

Irrigação e Gestão de Água

Os PRVs de alumínio fundido A380 são amplamente utilizados em sistemas agrícolas de irrigação por gotejamento e micropulverização para manter a pressão uniforme do emissor em todas as variações topográficas. A resistência do alumínio à incrustação de carbonato de cálcio (em relação ao latão em fontes de água com alto teor de carbonato) e seu custo competitivo por unidade tornam-no o material preferido em coletores de distribuição de irrigação de alto volume. As pressões de saída são normalmente definidas na faixa de 1,5–2,5 bar para otimização do emissor.

Sistemas de Hidrogênio e Combustíveis Alternativos

Aplicações emergentes de energia limpa – veículos com células de combustível de hidrogênio, circuitos de equilíbrio de plantas de eletrólise e estações de distribuição de gás natural comprimido (GNC) – criaram demanda por PRVs de alumínio compatíveis com o serviço de gás hidrogênio. A fragilização por hidrogênio é uma preocupação para ligas de alta resistência: as ligas da série 7000 exigem tratamento térmico cuidadoso e protocolos de passivação de superfície, enquanto a 6061-T6 exibe resistência aceitável em pressões abaixo de 70 bar. Esta é uma área ativa de trabalho de qualificação de materiais em toda a indústria.

Como selecionar o PRV de alumínio certo

A seleção correta do PRV requer uma avaliação sistemática dos parâmetros do sistema e da aplicação. Os engenheiros devem trabalhar nas seguintes considerações em ordem:

1. Defina a faixa de pressão de entrada e saída: Confirme a pressão máxima de entrada (P1 máx.) e a faixa de ponto de ajuste de saída necessária. Verifique se a pressão de entrada nominal da válvula excede P1 máx em pelo menos 10–20% para margem de segurança.
2. Calcule o coeficiente de fluxo necessário (Cv): Determine a demanda de pico de fluxo do sistema (l/min ou SCFM) e use as tabelas de dimensionamento de Cv do fabricante para selecionar o tamanho de corpo apropriado. O subdimensionamento causa alta queda de pressão e instabilidade; o superdimensionamento reduz a precisão da regulação em vazões baixas.
3. Especifique a compatibilidade de fluidos: Confirme se o meio do processo é compatível com a liga, os elastômeros de vedação e o material da mola escolhidos. Obtenha folhas de dados de compatibilidade de materiais para mídia não padrão.
4. Avalie a faixa de temperatura: Selecione materiais de vedação de elastômero (NBR, EPDM, FKM, FFKM) com base no envelope combinado de fluido e temperatura ambiente. O alumínio anodizado duro mantém propriedades mecânicas até 175 °C; os elastômeros são normalmente o componente limitante.
5. Escolha o tipo e tamanho da conexão: Estão disponíveis conexões NPT, BSPP ou rosca métrica de ⅛" a 2" (DN6 a DN50); variantes de montagem em coletor e push-in adequam-se a montagens pneumáticas modulares.
6. Revise os requisitos de certificação e conformidade: As aplicações podem exigir marcação CE (PED 2014/68/UE), reconhecimento UL, certificação CSA ou conformidade com as diretivas ATEX/IECEx para uso em áreas perigosas.
7. Avalie as necessidades ambientais e de tratamento de superfície: Ambientes externos, marítimos ou de lavagem garantem anodização Tipo III ou revestimentos de proteção adicionais. Especifique a classe de proteção IP (IP65 ou superior) para proteção contra entrada de poeira e umidade, quando aplicável.

Instalação, manutenção e vida útil

PRVs de alumínio exigem práticas de manutenção simples, mas consistentes, para garantir sua vida útil nominal.

Melhores práticas de instalação

Instale a válvula na orientação especificada pelo fabricante (normalmente seta de fluxo horizontal ou vertical para cima). Certifique-se de que o fornecimento de entrada esteja limpo e seco – os sistemas de ar comprimido devem incluir um filtro-separador ou filtro coalescente a montante do PRV para evitar a entrada de partículas ou umidade, o que degrada as superfícies da sede e a integridade do diafragma. A fita de Teflon ou o composto vedante de rosca devem ser aplicados com moderação nas roscas NPT/BSPP para evitar bloqueio hidráulico no circuito piloto de projetos operados por piloto.

Intervalos de inspeção periódica

Em serviços de ar comprimido limpo, os PRVs de alumínio 6061 normalmente operam sem manutenção por 18 a 24 meses. Em ambientes contaminados, com alta umidade ou quimicamente ativos, a inspeção trimestral é prudente. Os pontos de inspeção incluem: verificação do ponto de ajuste da pressão de saída (usando um manômetro calibrado), integridade do diafragma ou da vedação do pistão (verificada pela observação do desvio de pressão em fluxo zero) e inspeção visual do exterior do corpo quanto a corrosão, particularmente em conexões roscadas onde podem existir pares galvânicos.

Modos de falha comuns e remediação

Fluência (desvio do ponto de ajuste): Geralmente indica fadiga da mola ou deformação por compressão do elastômero. Recalibrar; substitua o conjunto da mola ou do diafragma se o desvio exceder ±5% do ponto de ajuste. Conversando: Oscilação rápida da sede da válvula, causada por válvula subdimensionada para a demanda de vazão, picos excessivos de pressão de entrada ou superfícies de sede contaminadas. Limpe o assento; considere adicionar amortecimento de entrada ou substituí-la por uma válvula maior. Vazamento interno (choro): Assento desgastado ou diafragma danificado; substitua os componentes de vedação usando o kit de reparo do fabricante. Assentos de alumínio com revestimento de níquel eletrolítico normalmente podem ser reparados em campo; assentos de alumínio nus podem exigir substituição do corpo se a erosão estiver avançada.
